소용량 히트펌프

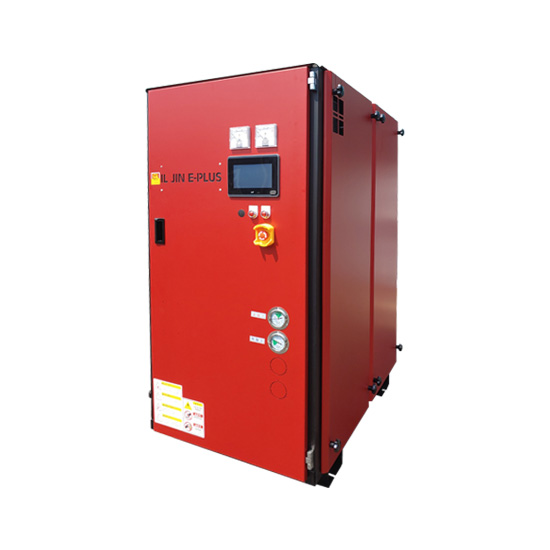

수냉식 냉각기

  • null
    제품개요
  • 사우나 냉탕의 냉각 및 온수 동시 생산
  • 지하수(열원)의 현열을 회수하여 온수 및 냉수를 생산 및 냉/난방 시스템에
    공급하는 히트펌프 시스템
  • null
    사용처
  • 지하수가 나오고 온수및 난방이 필요한 모든 곳에 적용 가능하며 특히
    소형 여관이나 목욕탕에 적합함
  • null
    제품특징

① 냉매 : R-410A 사용 → 65℃생산가능

– 일체형 냉동기로써 한 본체 안에 압축기, 응축기, 팽창 변, 증발기로 구성되어 있으며,
특히 응축기가 이중관 열교환기로 이루어져 제품의 콤팩트화로 소형 여관 및 목욕탕에 적용 가능
– 히트펌프에 유입되는 급수의 온도가 50℃에도 기계가 정상적으로 작동이 가능하므로 보다 폭넓은 운전이 가능

② 편리성

· PCB 자동제어시스템 기본 적용
– 스위치 제어 기능
– PCB의 접점, ON/OFF 기능
– 데이터 입력기능
– 화면 전환의 특수 기능

· 자동제어기능
– 출수온도 설정 기능
– 누적가동시간 산정 기능
– 운전/정지 시간 설정 기능
– 고/저압 표시
– 요일운전 설정 기능
– 이상 운전 알람 기능

③ B/S (비포 서비스)

– 히트펌프 시스템과 컴퓨터로 연결이 가능함으로써 B/S가능 (모니터링 시스템: 선택옵션사항임)

④ SUS316 고압용 응축기 사용

– 높은 항 부식성
– 높은 사용 온도(진공 용접 방식 제작으로 45 bar~70 bar에서도 사용 가능)
– SUS316 재질로 허용 온도가 최고 200℃까지 사용 가능
– 경량화
– 높은 열 교환 능력

⑤ 이중관 열교환기 증발기 사용

– 안쪽관은 45mm의 동관을 스파이럴(나선형) 형태로 제작하여 열전달 면적을 증대시켰으며 바깥에는 48mm의 강관으로
냉매와 물이 열교환을 함(안쪽관 소재 : 동, 티타늄 등 선택 가능)
– 막히는 현상이 전혀 없음
– 슬러지는 이중관 열교환기 안으로 유입되더라도 배출이 용이함

  • null

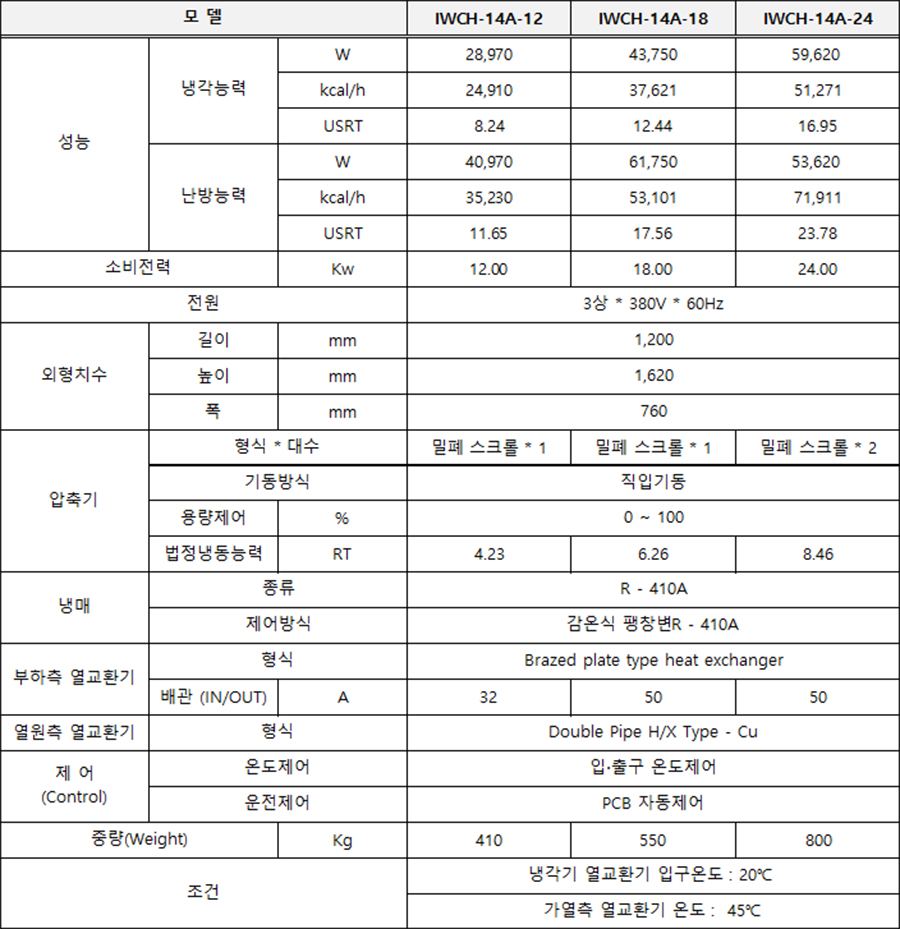

    냉각기(히트펌프식) 사양

비고

※ 1. 냉동톤(1US RT)의 기준 열량 : 3,024 kcal/h
2. 규격 및 사양은 제품의 개량을 위해 사전 예고 없이 변경할 수 있습니다.
3. 기계 설치 후 주기적으로 세관 작업을 시행해야만 기계 성능이 저하되지 않습니다.

소용량 히트펌프

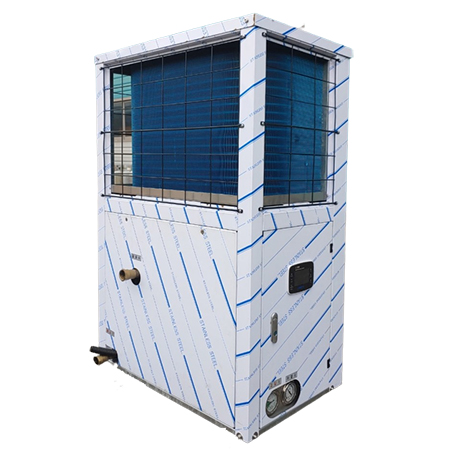

공냉식 냉각기

  • null
    제품개요
  • 공기열원에서 열을 흡수하여 온수 및 냉수를 생산 및 냉/난방 시스템에
    공급하는 히트펌프 시스템
  • 유지비를 획기적으로 절감
  • 조기수확과 생산량 증가
  • 편리한 하우스 관리
  • null
    사용처
  • 원예, 화훼, 비닐하우스 재배단지, 축산업 단지(계사, 돈사, 우사 등)
  • null
    제품특징

① 냉매 : R-22 사용 → 60℃ 생산가능

– 일체형 냉동기로써 한 본체 안에 압축기, 응축기, 팽창 변, 증발기로 구성되어 있으며,
특히 응축기가 이중관 열교환기로 이루어져 제품의 콤팩트화
– 히트펌프에 유입되는 급수의 온도가 50℃에도 기계가 정상적으로 작동이 가능하므로 보다 폭넓은 운전이 가능

② 편리성

· PCB 자동제어시스템 기본 적용
– 스위치 제어 기능
– PCB의 접점, ON/OFF 기능
– 데이터 입력기능
– 화면 전환의 특수 기능

· 자동제어기능
– 출수온도 설정 기능
– 고/저압 표시
– 이상 운전 알람 기능

③ B/S (비포 서비스)

– 히트펌프 시스템과 컴퓨터로 연결이 가능함으로써 B/S가능 (모니터링 시스템: 선택옵션사항임)

④ 핀코일 튜브 응축기 사용

⑤ 이중관 열교환기 증발기 사용

– 안쪽관은 45mm의 동관을 스파이럴(나선형) 형태로 제작하여 열전달 면적을 증대시켰으며 바깥에는 48mm의 강관으로
냉매와 물이 열교환을 함(안쪽관 소재 : 동, 티타늄 등 선택 가능)
– 막히는 현상이 전혀 없음
– 슬러지는 이중관 열교환기 안으로 유입되더라도 배출이 용이함

  • null
    냉각기(히트펌프식) 사양
모델 IACH-46B-07
성능 난방능력 W 23,256
㎉/h 20,000
RT 6.61
냉방능력 W 19,768
㎉/h 17,000
RT 5.62
소비전력 난방 W 5,430
냉방 W 3,875
전원 3상*380V*60Hz
제품규격 길이 mm 520
높이 1,270
폭 788
호칭마력 HP 50 60
조건 난방 부하측 : <실내>건구온도(DB) 12℃
수열원측 : 급수온도 15℃
냉방 부하측 : <실내>건구온도(DB) 30℃
수열원측 : 급수온도 15℃

비고

※ 1. 냉동톤(1US RT)의 기준 열량 : 3,024 kcal/h
2. 규격 및 사양은 제품의 개량을 위해 사전 예고 없이 변경할 수 있습니다.
3. 기계 설치 후 주기적으로 세관 작업을 시행해야만 기계 성능이 저하되지 않습니다.
4. 하우스의 면적 및 단열 상태에 따라 차이가 날 수 있습니다.
