폐수열 히트펌프

IWM-12B시리즈

  • null
    제품개요

폐수의 현열을 회수하여 온수 생산 및 난방 시스템에 공급하는 히트펌프 시스템

  • null
    사용처

폐수가 나오고 온수가 필요한 모든 곳에 적용 가능하며 폐수 속에 있는 고온(20~30℃)의
폐수열을 흡수하여 흡수한 열을 폐열회수형 히트펌프가 전기에너지를 이용하여 목욕탕에서
실제 필요한 온도의 온수를 생산하는 원리로써 일반 전기보일러 대비 약 4~5의 cop가 나오는
제품입니다.

  • null
    제품특징

① 온수용

② 냉매 : R-22 사용 → 60℃생산가능

– 각 냉매의 장점을 극대화한 제품
– 히트펌프에 유입되는 온수의 온도가 50~55℃가 넘어도 기계가 정상적으로 작동이
가능하므로 보다 폭넓은 운전이 가능

③ 편리성

· PCB 자동제어시스템 기본 적용
– 스위치 제어 기능
– PCB의 접점, ON/OFF 기능
– 데이터 입력 기능
– 화면 전환의 특수 기능

· 자동제어 기능
– 출수온도 설정 기능
– 누적 가동시간 산정 기능
– 운전/정지 시간 설정 기능
– 고/저압 표시
– 요일 운전 설정 기능
– 이상 운전 알람 기능

④ 하자율 최소화

– 수질에 따라 동 증발기뿐만 아니라 스텐 증발기(SUS316) 사용으로 인하여 수명 증대
– 나관형 방식(침지식)의 증발기를 사용함과 동시에 공기 기포 장치(브로워)를 폐수 탱크 바닥에 기본 장착함으로써 열효율을 높임과 동시에 폐수 속에 있는 이물질이
증발기에 흡착하는 것을 방지하며 이물질이 부착하였을 경우 폐수탱크 내에 설치되어 있는 맨홀을 통하여 청소가 용이할 수 있도록 함

⑤ 인버터 제어 시스템 기본 장착 – 사용주가 원하는 온도를 제어 가능

– 하나의 품으로 단일 사이클 및 이중 사이클 시스템에 적용이 가능하다. 단일 사이클의 경우 하나의 온도 센서 혹은 압력트랜스미터가 적용되며 이중 사이클의 경우 두 개의
온도센서 혹은 두 개의 압력 트랜스미터가 적용됩니다. 이때 두 개의 압력장치 중 보다 높은 모터 속도를 요구하는 압력장치에 맞춰 해당 모터 속도를 지원합니다.

⑥ B/S (비포 서비스)

– 히트펌프 시스템과 컴퓨터로 연결이 가능함으로써 B/S가능 (모니터링 시스템: 선택옵션사항임)

⑦ SUS316 고압용 응축기 사용

– 높은 항 부식성
– 높은 사용 온도(진공 용접 방식 제작으로 45 bar~70 bar에서도 사용 가능)
– SUS316 재질로 허용 온도가 최고 200℃까지 사용 가능
– 경량화
– 높은 열 교환 능력

⑧ SUS316 증발기 사용

– 업계 최초 SUS316 파이프 기본 채택
※ 기존 동 파이프 및 SUS 304 파이프 대비 내구성 극대화
– 용접부위의 최소화
※ SUS316 증발기는 6M의 배관으로 제작하는 구조로서 타 업체 대비 알곤 용접 방식을 적용함으로써 용접부위를 최소화하여 하자율을 감소시킴
(증발기 하자는 용접 부분에서 누수가 가장 많음)

⑨ Air Pump 시스템

– 폐수탱크에 공기 폭기 시스템(브로워)을 장착함으로써 발생한 공기방울을 이용하여 슬러지 제거 효과뿐만 아니라 증발기의 열전달을 극대화시킴

  • null

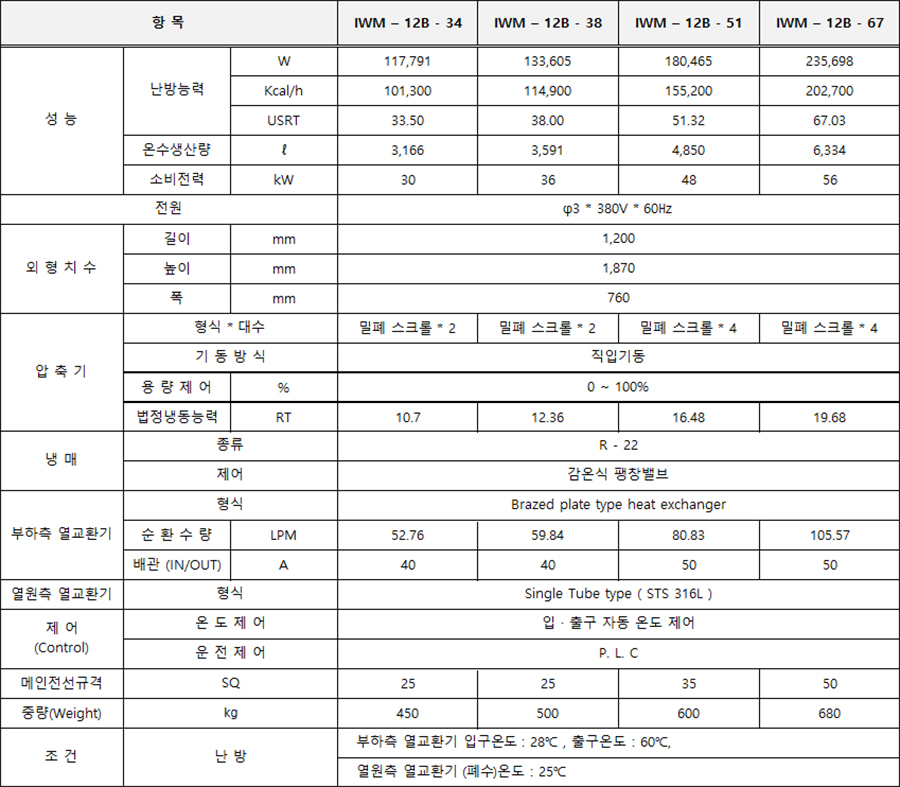

    폐수열원 히트펌프 제품(IWM-12B시리즈) 사양

비고

※ 1. 냉동톤(1US RT)의 기준 열량 : 3,024 kcal/h
2. 규격 및 사양은 제품의 개량을 위해 사전 예고 없이 변경할 수 있습니다.
3. 기계 설치 후 주기적으로 세관 작업을 시행해야만 기계 성능이 저하되지 않습니다.

폐수열 히트펌프

IWH-12A시리즈

  • null
    제품개요

폐수의 현열을 회수하여 온수 생산 및 난방 시스템에 공급하는 히트펌프 시스템

  • null
    사용처

폐수가 나오고 온수가 필요한 모든 곳에 적용 가능하며 폐수 속에 있는 고온(20~30℃)의
폐수열을 흡수하여 흡수한 열을 폐열회수형 히트펌프가 전기에너지를 이용하여 목욕탕에서
실제 필요한 온도의 온수를 생산하는 원리로써 일반 전기보일러 대비 약 4~5의 cop가 나오는
제품입니다.

  • null
    제품특징

고온수용

② 냉매 : R-410A사용 → 70℃생산가능

히트펌프에 유입되는 온수의 온도가 50~55℃에도 기계가 정상적으로 작동이 가능하므로 보다 넓은 폭의 운전이 가능

③ 편리성

· PCB 자동제어시스템 기본 적용
– 스위치 제어 기능
– PCB의 접점, ON/OFF 기능
– 데이터 입력 기능
– 화면 전환의 특수 기능

· 자동제어 기능
– 출수온도 설정 기능
– 누적 가동시간 산정 기능
– 운전/정지 시간 설정 기능
– 고/저압 표시
– 요일 운전 설정 기능
– 이상 운전 알람 기능

④ 하자율 최소화

– 수질에 따라 동 증발기뿐만 아니라 스텐 증발기(SUS316) 사용으로 인하여 수명 증대
– 나관형 방식(침지식)의 증발기를 사용함과 동시에 공기 기포 장치(브로워)를 폐수 탱크 바닥에 기본 장착함으로써 열효율을 높임과 동시에 폐수 속에 있는 이물질이
증발기에 흡착하는 것을 방지하며 이물질이 부착하였을 경우 폐수탱크 내에 설치되어 있는 맨홀을 통하여 청소가 용이할 수 있도록 함

⑤ 인버터 제어 시스템 기본 장착 – 사용주가 원하는 온도를 제어 가능

– 하나의 품으로 단일 사이클 및 이중 사이클 시스템에 적용이 가능하다. 단일 사이클의 경우 하나의 온도 센서 혹은 압력트랜스미터가 적용되며 이중 사이클의 경우 두 개의
온도센서 혹은 두 개의 압력 트랜스미터가 적용됩니다. 이때 두 개의 압력장치 중 보다 높은 모터 속도를 요구하는 압력장치에 맞춰 해당 모터 속도를 지원합니다.

⑥ B/S (비포 서비스)

– 히트펌프 시스템과 컴퓨터로 연결이 가능함으로써 B/S가능 (모니터링 시스템: 선택옵션사항임)

⑦ SUS316 고압용 응축기 사용

– 높은 항 부식성
– 높은 사용 온도(진공 용접 방식 제작으로 45 bar~70 bar에서도 사용 가능)
– SUS316 재질로 허용 온도가 최고 200℃까지 사용 가능
– 경량화
– 높은 열 교환 능력

⑧ SUS316 증발기 사용

– 업계 최초 SUS316 파이프 기본 채택
※ 기존 동 파이프 및 SUS 304 파이프 대비 내구성 극대화
– 용접부위의 최소화
※ SUS316 증발기는 6M의 배관으로 제작하는 구조로서 타 업체 대비 알곤 용접 방식을 적용함으로써 용접부위를 최소화하여 하자율을 감소시킴
(증발기 하자는 용접 부분에서 누수가 가장 많음)

⑨ Air Pump 시스템

– 폐수탱크에 공기 폭기 시스템(브로워)을 장착함으로써 발생한 공기방울을 이용하여 슬러지 제거 효과뿐만 아니라 증발기의 열전달을 극대화시킴

  • null

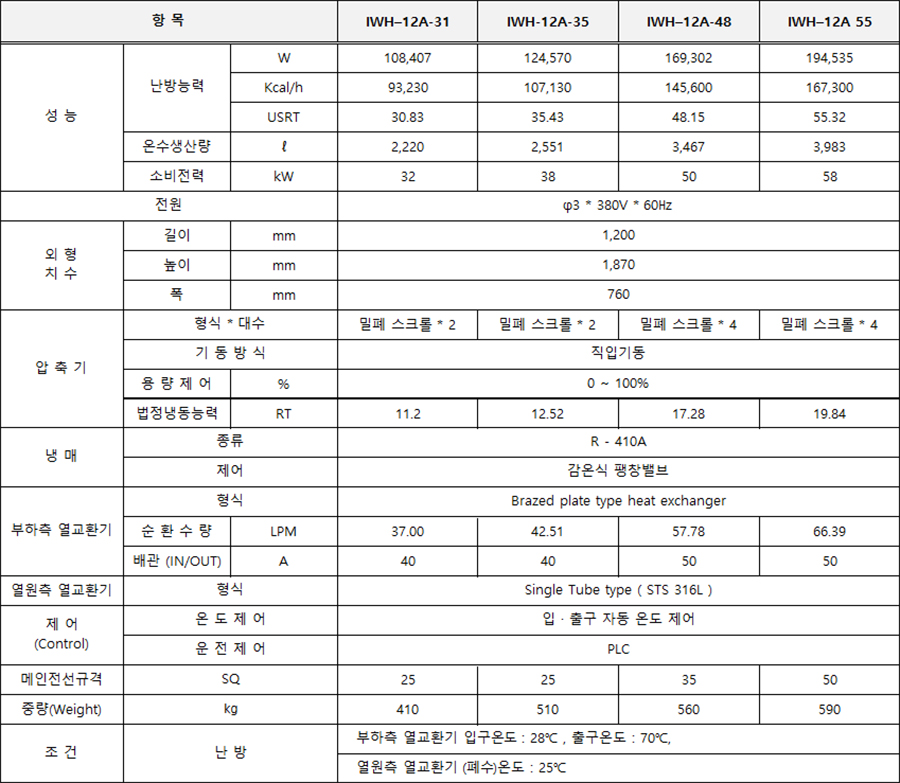

    폐수열원 히트펌프 제품(IWM-12A시리즈) 사양

비고

※ 1. 냉동톤(1US RT)의 기준 열량 : 3,024 kcal/h
2. 규격 및 사양은 제품의 개량을 위해 사전 예고 없이 변경할 수 있습니다.
3. 기계 설치 후 주기적으로 세관 작업을 시행해야만 기계 성능이 저하되지 않습니다.

폐수열 히트펌프

IWB-12BA시리즈

  • null
    제품개요

폐수의 현열을 회수하여 온수 생산 및 난방 시스템에 공급하는 히트펌프 시스템

  • null
    사용처

폐수가 나오고 온수가 필요한 모든 곳에 적용 가능하며 폐수 속에 있는 고온(20~30℃)의
폐수열을 흡수하여 흡수한 열을 폐열회수형 히트펌프가 전기에너지를 이용하여 목욕탕에서
실제 필요한 온도의 온수를 생산하는 원리로써 일반 전기보일러 대비 약 4~5의 cop가 나오는
제품입니다.

  • null
    제품특징

① 이원 사이클 제품 → 70℃생산가능 (R22 + R410A)

– IWM-12B제품과 IWH-12A제품이 한 케이스 안에 들어가는 이원 사이클 제품으로서 각각의 제품의 장점을 극대화한 제품
– 히트펌프에 유입되는 온수의 온도가 50~55℃가 넘어도 기계가 정상적으로 작동이 가능하므로 보다 폭넓은 운전이 가능

② 편리성

· PCB 자동제어시스템 기본 적용
– 스위치 제어 기능
– PCB의 접점, ON/OFF 기능
– 데이터 입력 기능
– 화면 전환의 특수 기능

· 자동제어 기능
– 출수온도 설정 기능
– 누적 가동시간 산정 기능
– 운전/정지 시간 설정 기능
– 고/저압 표시
– 요일 운전 설정 기능
– 이상 운전 알람 기능

③ 하자율 최소화

– 수질에 따라 동 증발기뿐만 아니라 스텐 증발기(SUS316) 사용으로 인하여 수명 증대
– 나관형 방식(침지식)의 증발기를 사용함과 동시에 공기 기포 장치(브로워)를 폐수 탱크 바닥에 기본 장착함으로써 열효율을 높임과 동시에 폐수 속에 있는 이물질이
증발기에 흡착하는 것을 방지하며 이물질이 부착하였을 경우 폐수탱크 내에 설치되어 있는 맨홀을 통하여 청소가 용이할 수 있도록 함

④ 인버터 제어 시스템 기본 장착 – 사용주가 원하는 온도를 제어 가능

– 하나의 품으로 단일 사이클 및 이중 사이클 시스템에 적용이 가능하다. 단일 사이클의 경우 하나의 온도 센서 혹은 압력트랜스미터가 적용되며 이중 사이클의 경우 두 개의
온도센서 혹은 두 개의 압력 트랜스미터가 적용됩니다. 이때 두 개의 압력장치 중 보다 높은 모터 속도를 요구하는 압력장치에 맞춰 해당 모터 속도를 지원합니다.

⑤ B/S (비포 서비스)

– 히트펌프 시스템과 컴퓨터로 연결이 가능함으로써 B/S가능 (모니터링 시스템: 선택옵션사항임)

⑥ SUS316 고압용 응축기 사용

– 높은 항 부식성
– 높은 사용 온도(진공 용접 방식 제작으로 45 bar~70 bar에서도 사용 가능)
– SUS316 재질로 허용 온도가 최고 200℃까지 사용 가능
– 경량화
– 높은 열 교환 능력

⑦ SUS316 증발기 사용

– 업계 최초 SUS316 파이프 기본 채택
※ 기존 동 파이프 및 SUS 304 파이프 대비 내구성 극대화
– 용접부위의 최소화
※ SUS316 증발기는 6M의 배관으로 제작하는 구조로서 타 업체 대비 알곤 용접 방식을 적용함으로써 용접부위를 최소화하여 하자율을 감소시킴

⑧ Air Pump 시스템

– 폐수탱크에 공기 폭기 시스템(브로워)을 장착함으로써 발생한 공기방울을 이용하여 슬러지 제거 효과뿐만 아니라 증발기의 열전달을 극대화시킴

  • null

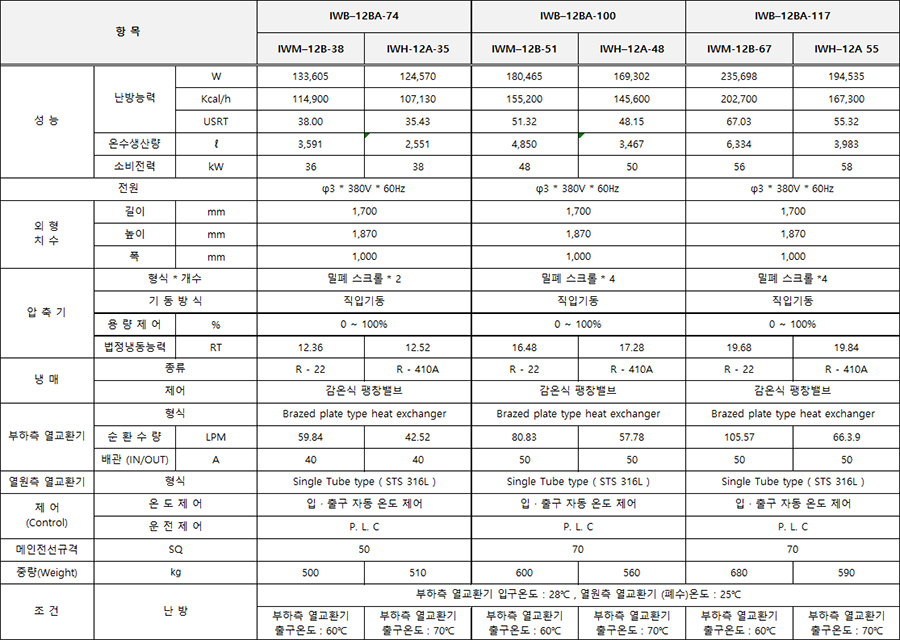

    폐수열원 히트펌프 제품(IWM-12BA시리즈) 사양

비고

※ 1. 냉동톤(1US RT)의 기준 열량 : 3,024 kcal/h
2. 규격 및 사양은 제품의 개량을 위해 사전 예고 없이 변경할 수 있습니다.
3. 기계 설치 후 주기적으로 세관 작업을 시행해야만 기계 성능이 저하되지 않습니다.

폐수열 히트펌프

IWK-12C/IWK-19C시리즈

  • null
    제품개요

폐수의 현열을 회수하여 온수 생산 및 난방 시스템에 공급하는 히트펌프 시스템

  • null
    사용처

폐수가 나오고 온수가 필요한 모든 곳에 적용 가능하며 폐수 속에 있는 고온(20~30℃)의
폐수열을 흡수하여 흡수한 열을 폐열회수형 히트펌프가 전기에너지를 이용하여 목욕탕에서
실제 필요한 온도의 온수를 생산하는 원리로써 일반 전기보일러 대비 약 4~5의 cop가 나오는
제품입니다.

  • null
    제품특징

① 스크루 압축기 사용제품

② 냉매 : R-407C 사용 → 55℃ 생산가능
냉매 : R-134A 사용 → 65℃ 생산가능

스크루 압축기를 사용하는 제품으로 스크롤 압축기 제품 대비 수리가 가능한 제품

② 편리성

· PCB 자동제어시스템 기본 적용
– 스위치 제어 기능
– PCB의 접점, ON/OFF 기능
– 데이터 입력 기능
– 화면 전환의 특수 기능

· 자동제어 기능
– 출수온도 설정 기능
– 누적 가동시간 산정 기능
– 운전/정지 시간 설정 기능
– 고/저압 표시
– 요일 운전 설정 기능
– 이상 운전 알람 기능

③ 하자율 최소화

– 수질에 따라 동 증발기뿐만 아니라 스텐 증발기(SUS316) 사용으로 인하여 수명 증대
– 나관형 방식(침지식)의 증발기를 사용함과 동시에 공기 기포 장치(브로워)를 폐수 탱크 바닥에 기본 장착함으로써 열효율을 높임과 동시에 폐수 속에 있는 이물질이
증발기에 흡착하는 것을 방지하며 이물질이 부착하였을 경우 폐수탱크 내에 설치되어 있는 맨홀을 통하여 청소가 용이할 수 있도록 함

④ 인버터 제어 시스템 기본 장착 – 사용주가 원하는 온도를 제어 가능

– 하나의 품으로 단일 사이클 및 이중 사이클 시스템에 적용이 가능하다. 단일 사이클의 경우 하나의 온도 센서 혹은 압력트랜스미터가 적용되며 이중 사이클의 경우 두 개의
온도센서 혹은 두 개의 압력 트랜스미터가 적용됩니다. 이때 두 개의 압력장치 중 보다 높은 모터 속도를 요구하는 압력장치에 맞춰 해당 모터 속도를 지원합니다.

⑤ B/S (비포 서비스)

– 히트펌프 시스템과 컴퓨터로 연결이 가능함으로써 B/S가능 (모니터링 시스템: 선택옵션사항임)

⑥ SUS316 고압용 응축기 사용

– 높은 항 부식성
– 높은 사용 온도(진공 용접 방식 제작으로 45 bar~70 bar에서도 사용 가능)
– SUS316 재질로 허용 온도가 최고 200℃까지 사용 가능
– 경량화
– 높은 열 교환 능력

⑦ SUS316 증발기 사용

– 업계 최초 SUS316 파이프 기본 채택
※ 기존 동 파이프 및 SUS 304 파이프 대비 내구성 극대화
– 용접부위의 최소화
※ SUS316 증발기는 6M의 배관으로 제작하는 구조로서 타 업체 대비 알곤 용접 방식을 적용함으로써 용접부위를 최소화하여 하자율을 감소시킴
(증발기 하자는 용접 부분에서 누수가 가장 많음)

⑧ Air Pump 시스템

– 폐수탱크에 공기 폭기 시스템(브로워)을 장착함으로써 발생한 공기방울을 이용하여 슬러지 제거 효과뿐만 아니라 증발기의 열전달을 극대화시킴

  • null

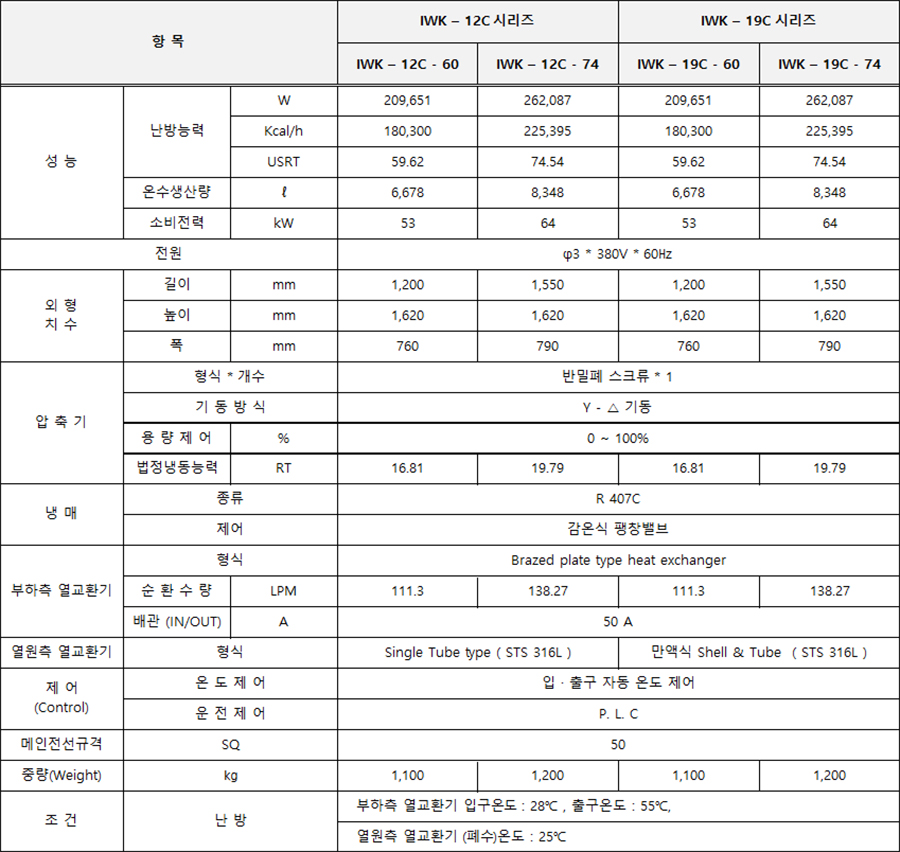

    폐수열원 히트펌프 제품(IWK-12C/IWK-19C시리즈) 사양

비고

※ 1. 냉동톤(1US RT)의 기준 열량 : 3,024 kcal/h
2. 규격 및 사양은 제품의 개량을 위해 사전 예고 없이 변경할 수 있습니다.
3. 기계 설치 후 주기적으로 세관 작업을 시행해야만 기계 성능이 저하되지 않습니다.

폐수열 히트펌프

IWK-12D/IWK-19D시리즈

  • null
    제품개요

폐수의 현열을 회수하여 온수 생산 및 난방 시스템에 공급하는 히트펌프 시스템

  • null
    사용처

폐수가 나오고 온수가 필요한 모든 곳에 적용 가능하며 폐수 속에 있는 고온(20~30℃)의
폐수열을 흡수하여 흡수한 열을 폐열회수형 히트펌프가 전기에너지를 이용하여 목욕탕에서
실제 필요한 온도의 온수를 생산하는 원리로써 일반 전기보일러 대비 약 4~5의 cop가 나오는
제품입니다.

  • null
    제품특징

① 스크루 압축기 사용제품

② 냉매 : R-407C 사용 → 55℃ 생산가능
냉매 : R-134A 사용 → 65℃ 생산가능

스크루 압축기를 사용하는 제품으로 스크롤 압축기 제품 대비 수리가 가능한 제품

② 편리성

· PCB 자동제어시스템 기본 적용
– 스위치 제어 기능
– PCB의 접점, ON/OFF 기능
– 데이터 입력 기능
– 화면 전환의 특수 기능

· 자동제어 기능
– 출수온도 설정 기능
– 누적 가동시간 산정 기능
– 운전/정지 시간 설정 기능
– 고/저압 표시
– 요일 운전 설정 기능
– 이상 운전 알람 기능

③ 하자율 최소화

– 수질에 따라 동 증발기뿐만 아니라 스텐 증발기(SUS316) 사용으로 인하여 수명 증대
– 나관형 방식(침지식)의 증발기를 사용함과 동시에 공기 기포 장치(브로워)를 폐수 탱크 바닥에 기본 장착함으로써 열효율을 높임과 동시에 폐수 속에 있는 이물질이
증발기에 흡착하는 것을 방지하며 이물질이 부착하였을 경우 폐수탱크 내에 설치되어 있는 맨홀을 통하여 청소가 용이할 수 있도록 함

④ 인버터 제어 시스템 기본 장착 – 사용주가 원하는 온도를 제어 가능

– 하나의 품으로 단일 사이클 및 이중 사이클 시스템에 적용이 가능하다. 단일 사이클의 경우 하나의 온도 센서 혹은 압력트랜스미터가 적용되며 이중 사이클의 경우 두 개의
온도센서 혹은 두 개의 압력 트랜스미터가 적용됩니다. 이때 두 개의 압력장치 중 보다 높은 모터 속도를 요구하는 압력장치에 맞춰 해당 모터 속도를 지원합니다.

⑤ B/S (비포 서비스)

– 히트펌프 시스템과 컴퓨터로 연결이 가능함으로써 B/S가능 (모니터링 시스템: 선택옵션사항임)

⑥ SUS316 고압용 응축기 사용

– 높은 항 부식성
– 높은 사용 온도(진공 용접 방식 제작으로 45 bar~70 bar에서도 사용 가능)
– SUS316 재질로 허용 온도가 최고 200℃까지 사용 가능
– 경량화
– 높은 열 교환 능력

⑦ SUS316 증발기 사용

– 업계 최초 SUS316 파이프 기본 채택
※ 기존 동 파이프 및 SUS 304 파이프 대비 내구성 극대화
– 용접부위의 최소화
※ SUS316 증발기는 6M의 배관으로 제작하는 구조로서 타 업체 대비 알곤 용접 방식을 적용함으로써 용접부위를 최소화하여 하자율을 감소시킴
(증발기 하자는 용접 부분에서 누수가 가장 많음)

⑧ Air Pump 시스템

– 폐수탱크에 공기 폭기 시스템(브로워)을 장착함으로써 발생한 공기방울을 이용하여 슬러지 제거 효과뿐만 아니라 증발기의 열전달을 극대화시킴

  • null

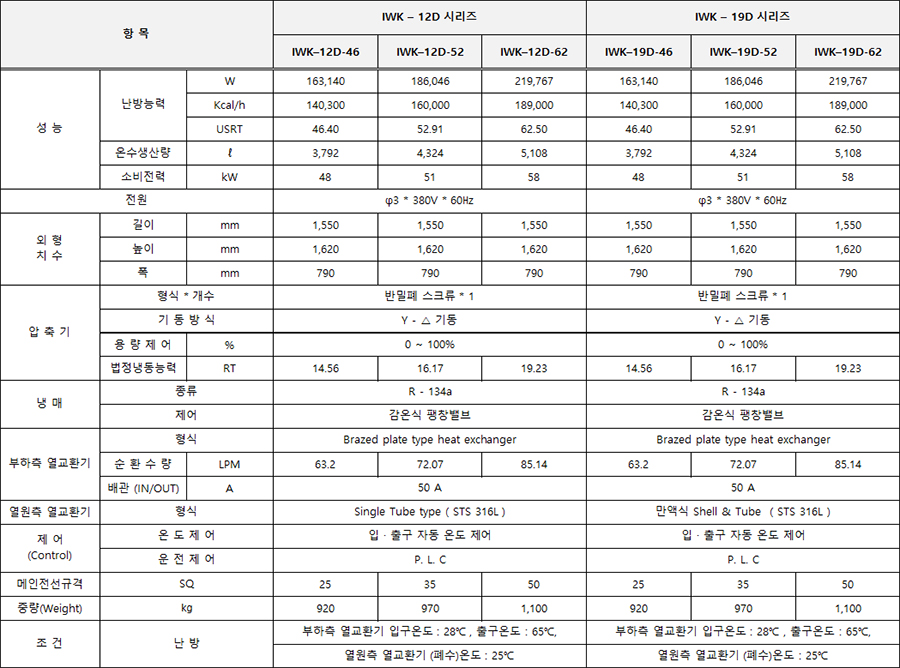

    폐수열원 히트펌프 제품(IWK-12D/IWK-19D시리즈) 사양

비고

※ 1. 냉동톤(1US RT)의 기준 열량 : 3,024 kcal/h
2. 규격 및 사양은 제품의 개량을 위해 사전 예고 없이 변경할 수 있습니다.
3. 기계 설치 후 주기적으로 세관 작업을 시행해야만 기계 성능이 저하되지 않습니다.
